L'antenna V-Yagi rappresenta la forma evoluta del sistema tradizionale Yagi-Uda, ottenuta modificandone la geometria planare caratteristica.

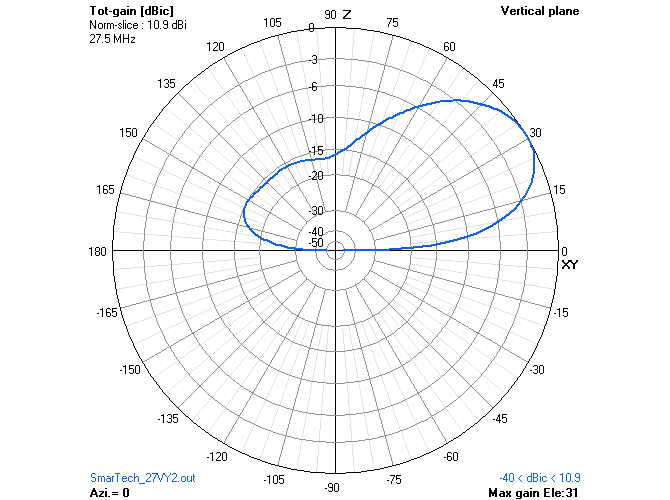

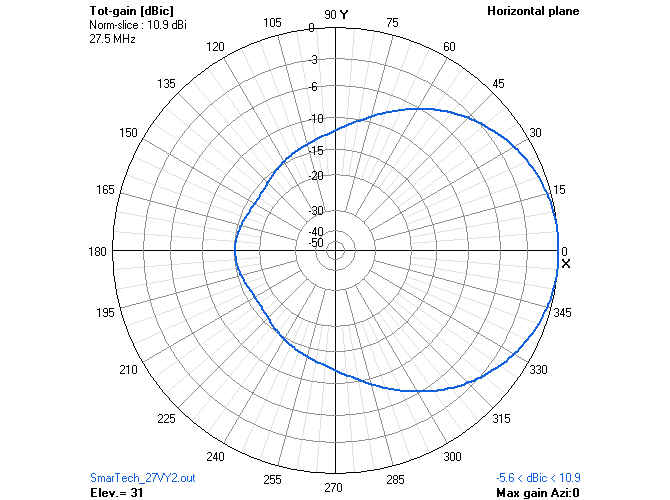

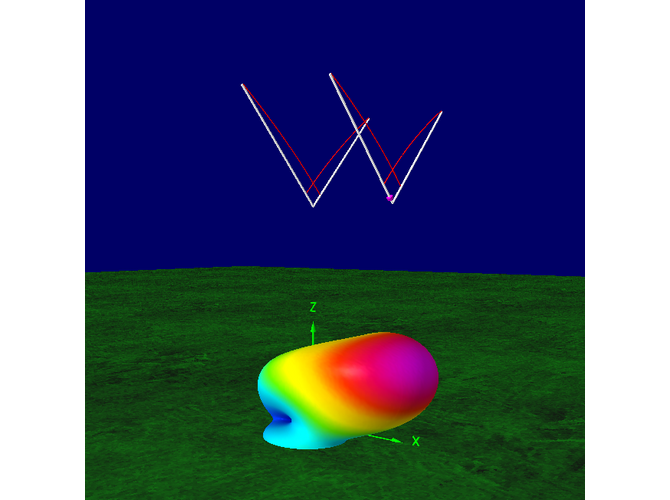

La disposizione a "V" degli elementi, insieme alla loro specifica angolazione, conferiscono alla V-Yagi SmarTech caratteristiche di guadagno, rapporto fronte/retro e forma dei diagrammi di irradiazione, decisamente interessanti.
Grazie al suo peso e ingombro l'antenna può essere installata facilmante anche in spazi di piccole dimensioni e su supporti (rotore/palo) relativamente robusti.
Le modalità costruttive, unitamente ad una attenta cura nel dimensionamento strutturale e nell'impiego dei materiali utilizzati, conferiscono all'antenna particolari caratteristiche di resistenza alle sollecitazioni ventose.
![Null](https://www.antenne27.it/image/catalog/27YV2/27YV2_SmarTech_staffa.png)
Dal punto di vista meccanico l'antenna risponde alle caratteristiche di robustezza ed elasticità necessari, tali da renderla autoportante e sufficientemente resistente a climi con ventosità normale.
Antenna dalle ottime prestazioni se confrontata con una classica Yagi di pari lunghezza di boom.
La struttura principale dell'antenna è costituita in lega di alluminio EN AW-6060/82 UNI9006/1 (Anticorodal 60/100), che conferisce maggiore durabilità nei confronti degli agenti atmoferici più aggressivi (ghiaccio, acqua, raggi UV, polveri sottili, piogge acide), ed una migliore resistenza alle sollecitazioni ventose.
L'antenna è fornita con parti in acciaio Aisi 304 (Inox Austenitico UNI/EN 10088) e in acciaio S235JR2 (UNI serie 100), certificato secondo normativa standard 2000/53/CE+RoHs.
Gli isolatori sono in POLIPROPILENE PPC 5660 resistente a notevoli escursioni termiche (certificato per temperature da-20°C a +130°C), con elevato carico di rottura (trazione a rottura 25Mpa), buona resistenza all'abrasione e resistività di volume > 1018
L'antenna è realizzata per raggiungere la massima efficienza elettrica e nel contempo la miglior resistenza e durabilità meccanica, in virtù dell'alta qualità de materiali con cui è realizzata.
E' idonea all'installazione anche in luoghi difficili, come alta quota o zone marine ad alta aggressività corrosiva.
Le antenne SmarTech sono realizzate con materiali e soluzioni tecnologiche tali da minimizzare le resistenze parassite e la conseguente dissipazione di RF.
Al fine di mantenere gli alti altandard qualitativi dei propri prodotti, SmarTech effettua un check per ogni singola antenna prima della spedizione.
CARATTERISTICHE PRESTAZIONALI | |
Guadagno | 10.9 dBi @4.5m |
Rapporto Fronte/Retro | 15.2 dB @4.5m |
Impedenza caratteristica | 50 ohm |
Potenza sopportabile | 5.0 kW |
R.O.S. minimo a 50 ohm | 1.0:1 |
Adattamento di impedenza | Hairpin |
Larghezza fascio orizz. a -3 dB | 84° @4.5m |
CARATTERISTICHE FISICHE E MECCANICHE | |
Peso | 8 kg |
Lunghezza boom | 1.8 m |
Elemento più lungo | 2.8 m |
Raggio di rotazione | 1.67 m |
Area proiettata [P=Piana - C=Cilindrica] | P = 0.24 m² - C= 0.072 m² |
