E' un'antenna dalle prestazioni decisamente superlative.

La SmarTech 27DL4 è realizzata per installazioni importanti e per chi pretende performance ad alto livello. E' un modello appartenente alla categoria extreme line di SmarTech Innovations.

La progettazione a bassa impedenza, insieme ad una struttura meccanica particolarmente studiata, donano al sistema le due caratteristiche essenziali, richieste per ogni antenna: alte prestazioni e resistenza meccanica.


Null

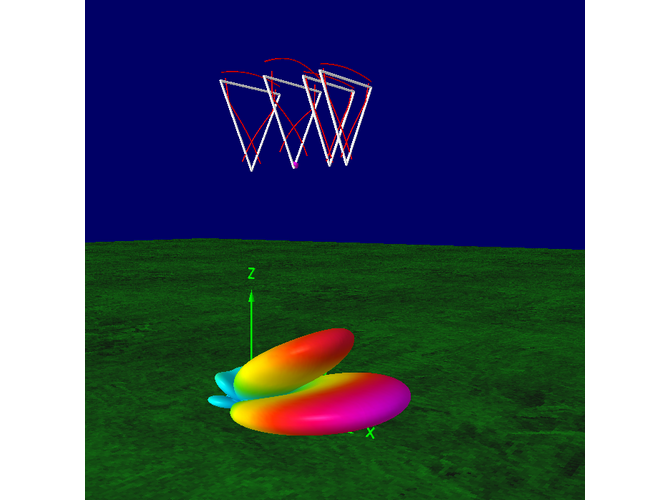

Sebbene i software di modellazione siano divenuti d'uso comune, il raggiungimento di modelli stabili e dalle prestazioni importanti è frutto non solo di calcoli accurati ma soprattutto di tecniche di ottimizzazione particolarmente spinte e complesse. Ciò vale ancor più per le antenne a loop con alto numero di elementi. La 27DL4 è infatti il risultato di un lavoro di modellazione che ha impiegato più giorni di calcolo e più computer in contemporanea. La successiva fase prototipale ha permesso infine di ottenere il modello fisico definitivo mediante ulteriori cicli di misura e ottimizzazione, fino alla perfetta convergenza tra modello numerico e modello fisico.

Dal punto di vista meccanico, l'antenna è realizzata mediante tecnologia HD SmarTech, con parti anche in alluminio 6082 e acciaio inox.


Null

La configurazione ad "anello" chiuso e DC Grounded (a massa) dell'antenna SmarTech, conferisce al sistema particolari doti di silenziosità grazie alla completa assenza di correnti elettrostatiche. Pertanto, la 27DL3 SmarTech mantiene la sua efficienza e funzionalità anche in situazioni ove il rumore rende inutilizzabili altri sistemi d'antenna.

L'assenza di correnti elettrostatiche, insieme alla funzione di disaccoppiamento svolta dal gamma match, offrono protezione contro le scariche localizzate al connettore d'antenna dell'RTX, causa di pericolosi danneggiamenti (od anche distruzione) degli stadi a diretto contatto.



Le antenne Deltaloop Smartech sono progettate per attingere alla miglior configurazione tra guadagno in avanti, rapporto Fronte/Retro, rapporto Fronte/Lato e pulizia del solido di irradiazione. Ciò è possibile perché le combinazioni di calcolo non sono condizionate dalla scelta dei soli modelli a 50 ohm.
Una volta ottenuto il modello più prestante, un sistema a gamma match specifico ed ad alta efficienza provvede all'adattamento ai 50 ohm caratteristici, garantendo il massimo trasferimento del segnale e la massima efficienza dell'antenna.


Antenne Delta Loop SmarTech




MATERIALI

La struttura principale dell'antenna è costituita in lega di alluminio EN AW-6060/82 UNI9006/1 (Anticorodal 60/100), che conferisce maggiore durabilità nei confronti degli agenti atmoferici più aggressivi (ghiaccio, acqua, raggi UV, polveri sottili, piogge acide), ed una migliore resistenza alle sollecitazioni ventose.

L'alluminio inoltre conserva la geometria di progetto dell'antenna in presenza di vento. In tal modo vengono mantenute intatte le caratteristiche di impedenza, efficienza e solido di irradiazione anche con vento intenso.

L'antenna è fornita con parti in acciaio Aisi 304 (Inox Austenitico UNI/EN 10088) e in acciaio S235JR2 (UNI serie 100), certificato secondo normativa standard 2000/53/CE+RoHs.

Gli isolatori sono in POLIPROPILENE PPC 5660 resistente a notevoli escursioni termiche (certificato per temperature da-20°C a +130°C), con elevato carico di rottura (trazione a rottura 25Mpa), buona resistenza all'abrasione e resistività di volume > 1018

Il cavo orizzontale è tra gli elementi più importanti dell'antenna. Qui scorre la massima corrente (è la parte irradiante) ed è il punto in cui la qualità del materiale determina maggiormente l'efficienza del sistema.

Per questo SmarTech ha focalizzato il massimo della cura e dell'attenzione con la produzione di un cavo specifico, costituito in rame puro al 99,99% ed isolamento in speciale polimero. Il cavo viene impiegato anche per applicazioni militari e aerospaziali grazie alle eccellenti caratteristiche dielettriche (potere isolante migliore del vetro) antiabrasione e antistrappo, resistente alle aggressioni di solventi chimici, refrattario agli UV. IDT 8 kV. Temperature di esercizio -65 +150°C.


Null


L'antenna è realizzata per raggiungere la massima efficienza elettrica e nel contempo la miglior resistenza e durabilità meccanica, in virtù dell'alta qualità de materiali con cui è realizzata.

E' idonea all'installazione anche in luoghi difficili, come alta quota o zone marine ad alta aggressività corrosiva.

Le antenne SmarTech sono realizzate con materiali e soluzioni tecnologiche tali da minimizzare le resistenze parassite e la conseguente dissipazione di RF.

Al fine di mantenere gli alti altandard qualitativi dei propri prodotti, SmarTech effettua un check per ogni singola antenna prima della spedizione.


Il prezzo è da intendersi IVA compresa

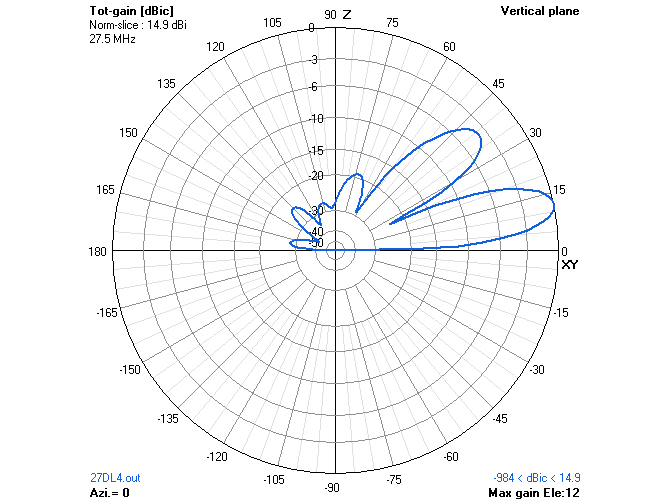

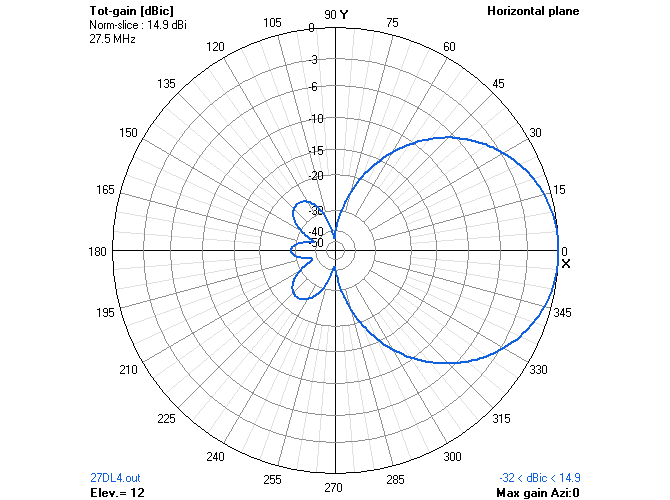

CARATTERISTICHE PRESTAZIONALI
Guadagno 14.9dBi @10m
Rapporto Fronte/Retro 29dB @10m
Impedenza caratteristica 50 ohm
Potenza sopportabile 3 kW (opzionale 5 kW)
R.O.S. minimo a 50 ohm 1.0:1
Adattamento di impedenza Gamma Match
Larghezza fascio orizz. a -3 dB 62° @10m
CARATTERISTICHE FISICHE E MECCANICHE
Peso 27.5 kg
Lunghezza boom 6.05 m
Elemento più lungo 2.88 m
Raggio di rotazione 2.88 m
Area proiettata [P=Piana - C=Cilindrica] P = 0.63 m² - C= 0.268 m²

4 el. DELTA LOOP (27DL4)

  • € 592,00
