Un'antenna muscolosa che regala il piacere di arrivare per primi.

La 27Y5LHP SmarTech appartiene alla famiglia HP (High performance) che SmarTech riserva ai disegni particolarmente performanti.

Modellata a bassa impedenza nativa, l'antenna è adattata a 50 ohm mediante un sistema hairpin (o beta match). Antenna low noise e DC Grounded, esente da rumore elettrostatico.

Le caratteristiche costruttive e i materiali impiegati, conferiscono alla 27Y5LHP SmarTech particolare robustezza e resistenza. Non teme ambienti ostili, come quelli costieri particolarmente corrosivi.


Null

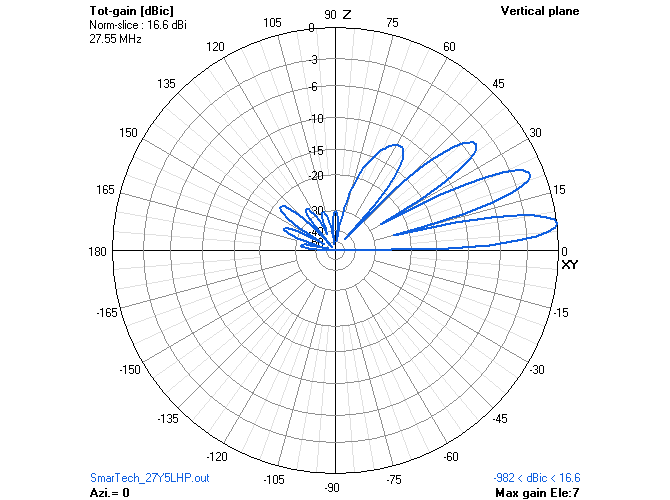

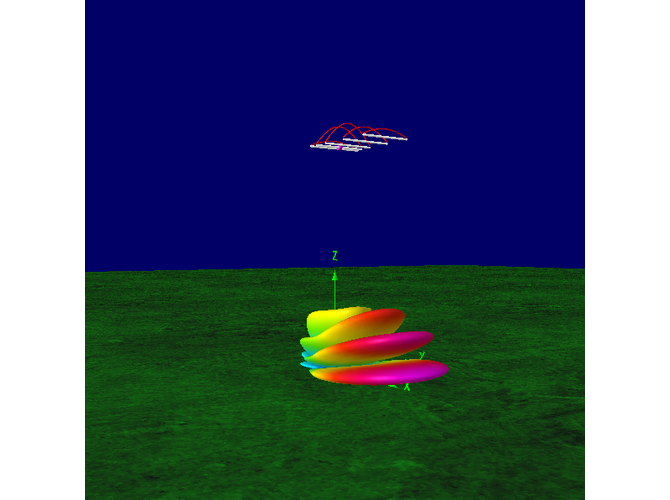

Le prestazioni dell'antenna sono evidenti nei diagrammi di irradiazione caratteristici, ottenuti attraverso una rigorosa ottimizzazione numerica (con l'innovativo algoritmo PSO) e verificati strumentalmente sul modello fisico. Le antenne SmarTech sono realizzate tenendo in conto, a partire dalla fase di calcolo, degli effetti di ciascun componente accessorio (isolatori, capacità staffa/elemento...etc.). In tal modo, il modello fisico conclusivo non presenta distorsioni e inefficienze funzionali.

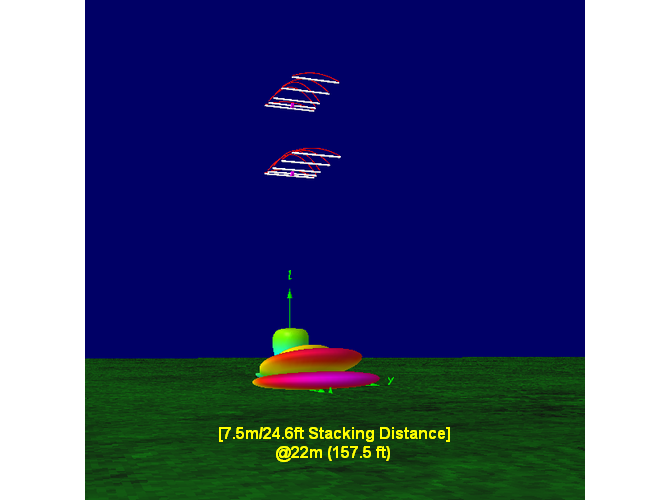

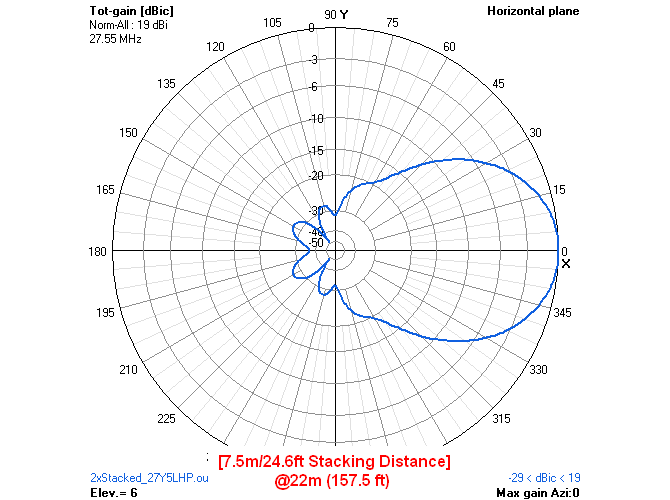

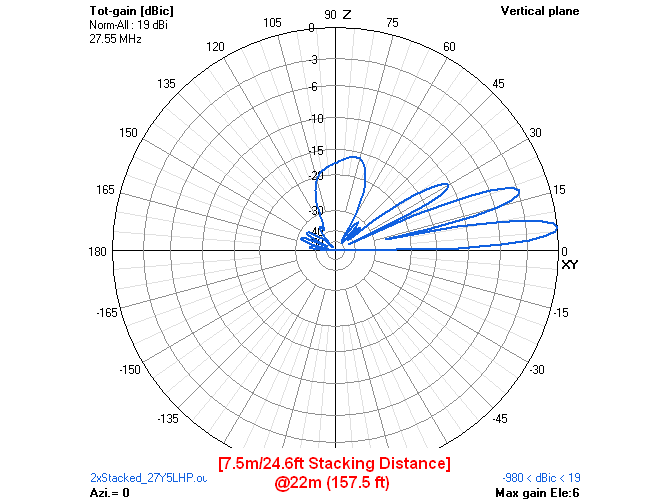

L'antenna presenta prestazioni eccellenti anche in stack. Riportiamo di seguito la configurazione ottimizzata per un stack di 2x27Y5LHP in verticale.


Null


Per differenti configurazioni od esigenze di installazione è possibile contattare la Divisione Tecnica di SmarTech.




MATERIALI

La struttura principale dell'antenna è costituita in lega di alluminio EN AW-6060/82 UNI9006/1 (Anticorodal 60/100), che conferisce maggiore durabilità nei confronti degli agenti atmoferici più aggressivi (ghiaccio, acqua, raggi UV, polveri sottili, piogge acide), ed una migliore resistenza alle sollecitazioni ventose.

L'antenna è fornita con parti in acciaio Aisi 304 (Inox Austenitico UNI/EN 10088) e in acciaio S235JR2 (UNI serie 100), certificato secondo normativa standard 2000/53/CE+RoHs.

Gli isolatori sono in POLIPROPILENE PPC 5660 resistente a notevoli escursioni termiche (certificato per temperature da-20°C a +130°C), con elevato carico di rottura (trazione a rottura 25Mpa), buona resistenza all'abrasione e resistività di volume > 1018


L'antenna è realizzata per raggiungere la massima efficienza elettrica e nel contempo la miglior resistenza e durabilità meccanica, in virtù dell'alta qualità de materiali con cui è realizzata.

E' idonea all'installazione anche in luoghi difficili, come alta quota o zone marine ad alta aggressività corrosiva.

Le antenne SmarTech sono realizzate con materiali e soluzioni tecnologiche tali da minimizzare le resistenze parassite e la conseguente dissipazione di RF.

Al fine di mantenere gli alti altandard qualitativi dei propri prodotti, SmarTech effettua un check per ogni singola antenna prima della spedizione.


Il prezzo è da intendersi IVA compresa



CARATTERISTICHE PRESTAZIONALI
Guadagno 16.6dBi @22m
Rapporto Fronte/Retro 32.6dB @22m
Impedenza caratteristica 50 ohm
Potenza sopportabile 5 kW
R.O.S. minimo a 50 ohm 1.0:1
Adattamento di impedenza Hairpin
Larghezza fascio orizz. a -3 dB 48° @22m
Distanze Stack 6÷8 m (migliore 7.5 m)
Guadagno 2xStack [Spaziatura Stack 7.5m] 19dBi @22m
Fronte/Retro 2xStack [Spaziatura Stack 7.5m] 36.5dB @22m
CARATTERISTICHE FISICHE E MECCANICHE
Peso 17.8 kg
Lunghezza boom 7.9 m
Elemento più lungo 5.4 m
Raggio di rotazione 4.7 m
Area proiettata [P=Piana - C=Cilindrica] P = 0.49 m² - C= 0.4 m²

5 el. YAGI 27 MHz long boom HP (27Y5LHP)

  • € 538,00
