La 27Y5S SmarTech è un antenna di tipo OWA (Optimized Wideband Array ), progettata con impedenza nativa di 50 ohm. Viene alimentata direttamente con cavo coassiale di medesima impedenza.


Proprietà peculiare dei sistemi OWA è la particolare larghezza di banda della curva del ROS. Ciò non sempre implica l'equivalente mantenimento delle medesime caratteristiche di irradiazione lungo tutta la banda utile. Grazie alla particolare attenzione dedicata da SmarTech in fase di ottimizzazione dell'antenna, la 27Y5S mantiene tutte le proprie caratteristiche fino agli estremi di banda.

L'antenna copre sostanzialmente tutta la banda dei 27 MHz (11 m), senza richiedere l'ausilio di accordatori d'antenna.


Null


La qualità dei materiali ed il dimensionamento delle singole parti, rendono l'antenna particolarmente resistente ed in grado di fronteggiare le sollecitazioni impresse dal vento senza particolari problemi.


Null

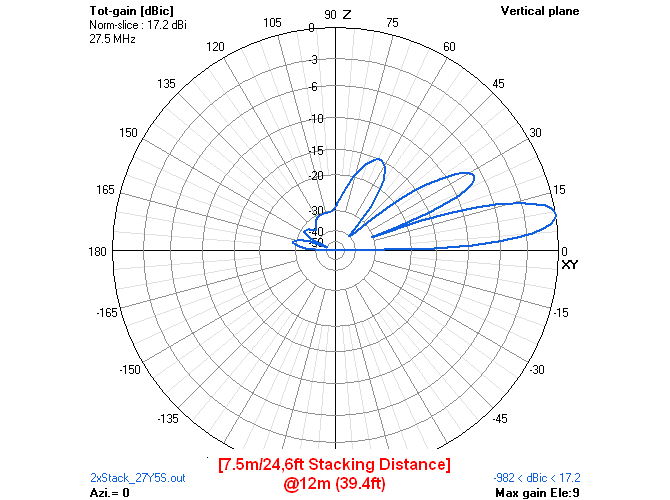

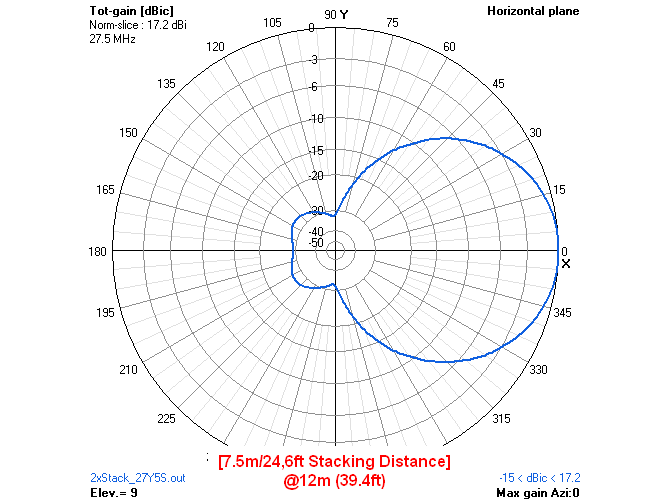

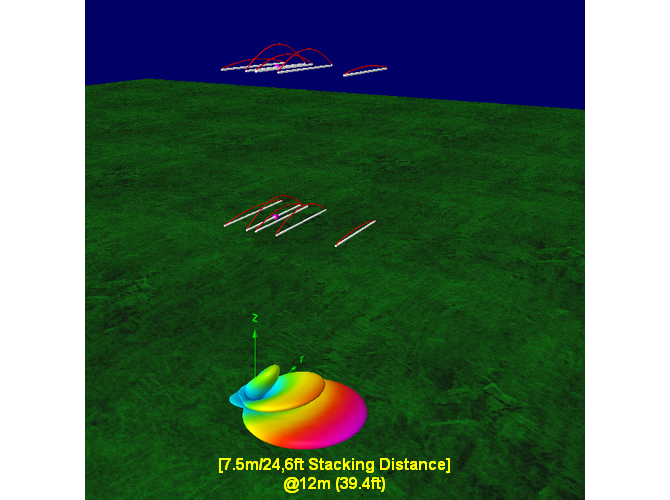

Montata in stack, la 27Y5S permette di realizzare sistemi dalle caratteristiche davvero superbe già a partire da due sole antenne. I diagrammi di irradiazione, calcolati per la migliore configurazione di stack, mostrano i diagrammi risultanti di uno stack 2x27Y5S in verticale. Per configurazioni differenti e per esigenze differenti, è possibile contattare la Divisione Tecnica di SmarTech.


MATERIALI

La struttura principale dell'antenna è costituita in lega di alluminio EN AW-6060/82 UNI9006/1 (Anticorodal 60/100), che conferisce maggiore durabilità nei confronti degli agenti atmoferici più aggressivi (ghiaccio, acqua, raggi UV, polveri sottili, piogge acide), ed una migliore resistenza alle sollecitazioni ventose.

L'antenna è fornita con parti in acciaio Aisi 304 (Inox Austenitico UNI/EN 10088) e in acciaio S235JR2 (UNI serie 100), certificato secondo normativa standard 2000/53/CE+RoHs.

Gli isolatori sono in POLIPROPILENE PPC 5660 resistente a notevoli escursioni termiche (certificato per temperature da-20°C a +130°C), con elevato carico di rottura (trazione a rottura 25Mpa), buona resistenza all'abrasione e resistività di volume > 1018


L'antenna è realizzata per raggiungere la massima efficienza elettrica e nel contempo la miglior resistenza e durabilità meccanica, in virtù dell'alta qualità de materiali con cui è realizzata.

E' idonea all'installazione anche in luoghi difficili, come alta quota o zone marine ad alta aggressività corrosiva.

Le antenne SmarTech sono realizzate con materiali e soluzioni tecnologiche tali da minimizzare le resistenze parassite e la conseguente dissipazione di RF.

Al fine di mantenere gli alti altandard qualitativi dei propri prodotti, SmarTech effettua un check per ogni singola antenna prima della spedizione.


Il prezzo è da intendersi IVA compresa



CARATTERISTICHE PRESTAZIONALI
Guadagno 14.6dBi @12m
Rapporto Fronte/Retro 42.3dB @12m
Impedenza caratteristica 50 ohm
Potenza sopportabile 5 kW
R.O.S. minimo a 50 ohm 1.0:1
Adattamento di impedenza Diretta 50 ohm
Larghezza fascio orizz. a -3 dB 60° @12m
Distanze Stack 6÷9 m (migliore 7.5 m)
Guadagno 2xStack [Spaziatura stack 7.5m] 17.2dBi @12m
Fronte/Retro 2xStack [Spaziatura stack 7.5m] 29.5dB @12m
CARATTERISTICHE FISICHE E MECCANICHE
Peso 13.5 kg
Lunghezza boom 6 m
Elemento più lungo 5.5 m
Raggio di rotazione 4.7 m
Area proiettata [P=Piana - C=Cilindrica] P = 2.76 m² - C= 0.43 m²

5 el. YAGI 27 MHz short boom (27Y5S)

  • € 385,00
