La 27DL3 SmarTech è l'antenna giusta per chi esige il meglio.
Grazie alla progettazione a bassa impedenza nativa, la 3 elementi Delta Loop SmarTech raggiunge livelli di guadagno in avanti e rapporto F/R molto importanti.

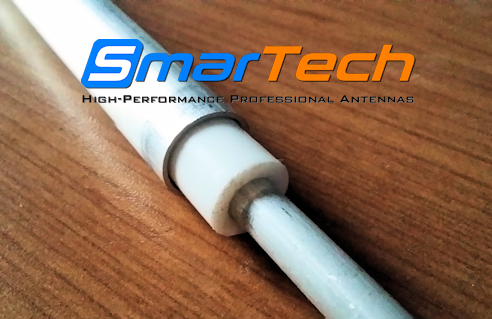

Il sistema è adattato con gamma match ad alta efficienza (costante dielettrica relativa εr=2 @1 MHz migliore della fibra di vetro e del polietilene, contenuto nell'RG8 o 213, rigidità dielettrica complessiva 600kV) e può sopportare una potenza di alimentazione fino a 5 kW (opzionale).

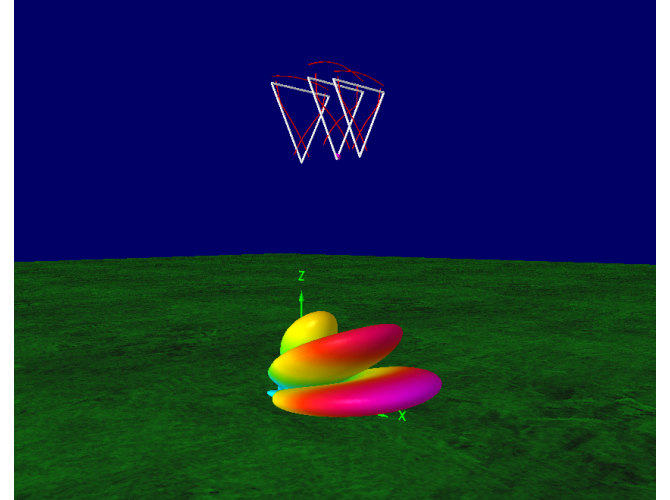

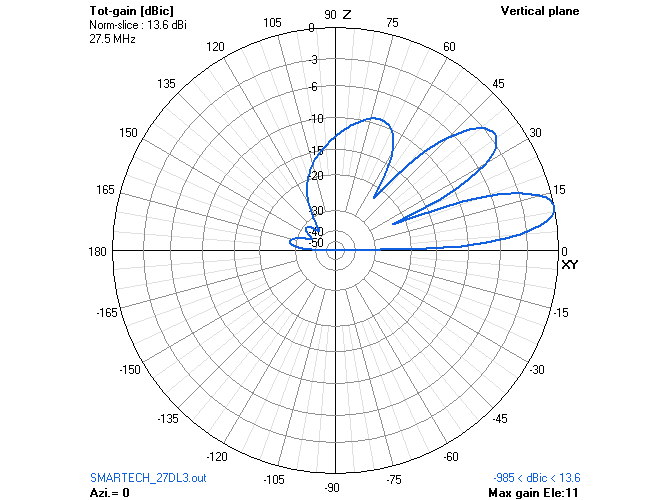

L’antenna è stata progettata con software NEC-based, mediante metodo integrale dei momenti MoM (Method Of Moments), ed ottimizzata con algoritmi di tipo euristico (PSO). La modellazione ha tenuto in conto della presenza degli isolatori, del boom e dei giunti, in modo da eliminare gli effetti distorsivi del diagramma di irradiazione procurati dall'impiego di tali parti.
A partire dal modello numerico, la 27DL3 ha seguito successivamente una fase prototipale attraverso cicli iterativi di misura e ottimizzazione, fino al raggiungimento della convergenza tra le caratteristiche di progetto e le prestazioni, verificate sul modello fisico.
La configurazione ad "anello" chiuso e DC Grounded (a massa) dell'antenna SmarTech, conferisce al sistema particolari doti di silenziosità grazie alla completa assenza di correnti elettrostatiche. Pertanto, la 27DL3 SmarTech mantiene la sua efficienza e funzionalità anche in situazioni ove il rumore rende inutilizzabili altri sistemi d'antenna.
L'assenza di correnti elettrostatiche, insieme alla funzione di disaccoppiamento svolta dal gamma match, offrono ulteriore protezione contro le scariche localizzate al connettore d'antenna dell'RTX, causa di pericolosi danneggiamenti (od anche distruzione) degli stadi a diretto contatto.
La struttura principale dell’antenna è costituita in parti di alluminio ed acciaio, dimensionati per lavorare interamente in campo elastico. Così, la struttura risulta essere elastica e contemporaneamente molto robusta.
Diversamente dalle strutture in fibra di vetro, i sistemi in alluminio conferiscono una ragguardevole durata e migliore risposta alle sollecitazioni del vento. Ciò permette di mantenere intatta la geometria (forma) dell'antenna ed evitare variazioni improvvise di impedenza, decadimento dell'efficienza e delle restanti proprietà caratteristiche del sistema.
Grazie alle sue caratteristiche, l'antenna è indicata sia per attività DX a lunghissima distanza, che per attività agonistiche (contest) di medio e corto raggio. E' un'antenna che attinge le sue prestazioni tipiche già da un'altezza di pochi metri dal suolo.
Paragonata ad una 4 elementi Yagi, la 27DL3 SmarTech presenta guadagno/lunghezza boom/take off superiori, o simili.
Le Delta Loop SmarTech sono invece realizzate adottando i modelli di calcolo più prestanti, per le quali l'adattamento d'impedenza è affidato ad un sistema a gamma match specifico, di altissima qualità, che garantisce il miglior trasferimento dei segnali ed elevatissimi livelli di efficienza.
MATERIALI
La struttura principale dell'antenna è costituita in lega di alluminio EN AW-6060/82 UNI9006/1 (Anticorodal 60/100), che conferisce maggiore durabilità nei confronti degli agenti atmoferici più aggressivi (ghiaccio, acqua, raggi UV, polveri sottili, piogge acide), ed una migliore resistenza alle sollecitazioni ventose.
L'alluminio inoltre conserva la geometria di progetto dell'antenna in presenza di vento. In tal modo vengono mantenute intatte le caratteristiche di impedenza, efficienza e solido di irradiazione anche con vento intenso.
L'antenna è fornita con parti in acciaio Aisi 304 (Inox Austenitico UNI/EN 10088) e in acciaio S235JR2 (UNI serie 100), certificato secondo normativa standard 2000/53/CE+RoHs.
Gli isolatori sono in POLIPROPILENE PPC 5660 resistente a notevoli escursioni termiche (certificato per temperature da-20°C a +130°C), con elevato carico di rottura (trazione a rottura 25Mpa), buona resistenza all'abrasione e resistività di volume > 1018
Per questo SmarTech ha focalizzato il massimo della cura e dell'attenzione con la produzione di un cavo specifico, costituito in rame puro al 99,99% ed isolamento in speciale polimero. Il cavo viene impiegato anche per applicazioni militari e aerospaziali grazie alle eccellenti caratteristiche dielettriche (potere isolante migliore del vetro) antiabrasione e antistrappo, resistente alle aggressioni di solventi chimici, refrattario agli UV. IDT 8 kV. Temperature di esercizio -65 +150°C.
L'antenna è realizzata per raggiungere la massima efficienza elettrica e nel contempo la miglior resistenza e durabilità meccanica, in virtù dell'alta qualità de materiali con cui è realizzata.
E' idonea all'installazione anche in luoghi difficili, come alta quota o zone marine ad alta aggressività corrosiva.
Le antenne SmarTech sono realizzate con materiali e soluzioni tecnologiche tali da minimizzare le resistenze parassite e la conseguente dissipazione di RF.

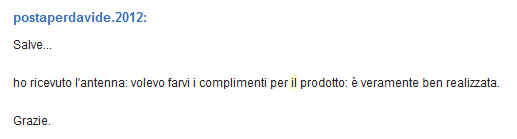

Feedback ricevuti
Jeroen 19EK666 - Holland
Ecco a voi la mia 3 elementi delta loop. Per fortuna l'installazione è stata molto semplice grazie alle ottime descrizioni fornite. Nel giro di 2 ore l'antenna era già sul rotore e l'aggiustamento del ROS è stato agevole. Da 27.000 a 28.000 MHz l'ago del ROS-metro si comporta ottimamente. In locale ricevo segnali 3-4 punti più forti. A lunga distanza va anche perfettamente. Il giorno dopo l'installazione erano a log divisione 22 e 3 con segnali 5/9. TX e RX perfetti.
Jeroen 19EK666 - Holland
Installazione
Setup definitivo
__________________________
Da eBay
| CARATTERISTICHE PRESTAZIONALI | |
| Guadagno | 13.6dBi @11m |
| Rapporto Fronte/Retro | 28dB @11m |
| Impedenza caratteristica | 50 ohm |
| Potenza sopportabile | 2.5 kW (opzionale 5 kW) |
| R.O.S. minimo a 50 ohm | 1.0:1 |
| Adattamento di impedenza | Gamma Match |

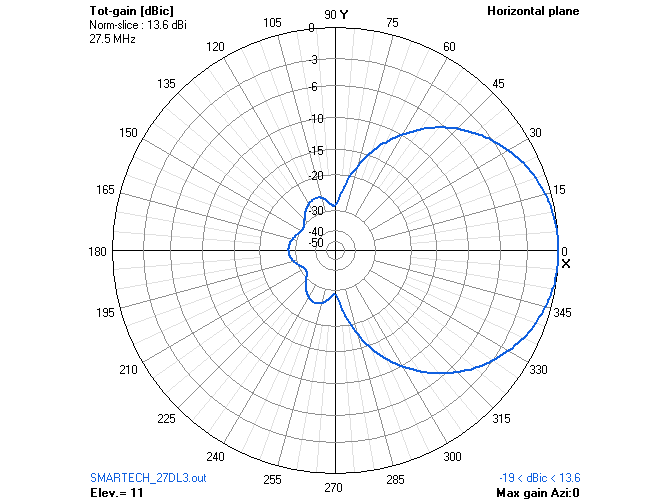

| Larghezza fascio orizz. a -3 dB | 60° @11m |
| CARATTERISTICHE FISICHE E MECCANICHE | |
| Peso | 17 kg |
| Lunghezza boom | 4.00 m |
| Elemento più lungo | 3.7 m |
| Raggio di rotazione | 2.5 m |
| Area proiettata [P=Piana - C=Cilindrica] | F = 0.46 m² - C= 0.18 m² |
