La 27Y4 SmarTech appartiene alla famiglia delle Yagi progettate a bassa impedenza nativa. I suoi 4 metri di boom, insieme alle caratteristiche prestazionali offerte, pongono l'antenna al top della categoria delle Yagi con pari numero di elementi e lunghezza di boom.

L'antenna ha una struttura complessivamente leggera, ma robusta, tale da risultare particolarmente resistente alle sollecitazioni meccaniche più severe. La scelta dei materiali più appropriati e l'opportuno dimensionamento delle singole parti, conferiscono alla struttura spiccate caratteristiche di elasticità e resistenza alle sollecitazioni ventose più impetuose. Ciononostante, l'antenna è adatta per installazioni su supporti e rotori anche di modeste dimensioni.





L'adattatore di impedenza hairpin (beta match) rende l'antenna DC Grounded, che offre protezione contro le scariche elettrostatiche per i dispositivi RTX ad essa collegati.

La 27Y4 può essere installata in polarizzazione sia orizzontale che verticale. E' inoltre adatta all'installazione in stack con differenti configurazioni (contattare la Divisione Tecnica di SmarTech per dettagli tecnici e soluzioni personalizzate).



MATERIALI

La struttura principale dell'antenna è costituita in lega di alluminio EN AW-6060/82 UNI9006/1 (Anticorodal 60/100), che conferisce maggiore durabilità nei confronti degli agenti atmoferici più aggressivi (ghiaccio, acqua, raggi UV, polveri sottili, piogge acide), ed una migliore resistenza meccanica alle sollecitazioni ventose.

L'antenna è fornita con parti in acciaio Aisi 304 (Inox Austenitico UNI/EN 10088) e in acciaio S235JR2 (UNI serie 100), certificato secondo normativa standard 2000/53/CE+RoHs.

Gli isolatori sono in POLIPROPILENE PPC 5660 resistente a notevoli escursioni termiche (da-20°C a +130°C), con elevato carico di rottura (trazione a rottura 25Mpa), buona resistenza all'abrasione e resistività di volume > 1018


Null


L'antenna è realizzata per attingere la massima efficienza elettrica e nel contempo la miglior resistenza e durabilità meccanica, in virtù dell'alta qualità dei materiali con cui è realizzata.

E' idonea all'installazione anche in luoghi difficili, come alta quota o zone marine ad alta aggressività corrosiva.

Le antenne SmarTech impiegano materiali e soluzioni tecnologiche tali da minimizzare le resistenze parassite e la conseguente dissipazione di RF.

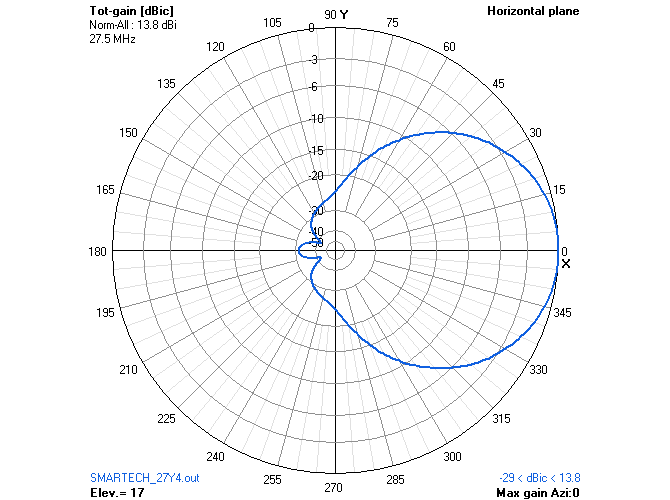

CARATTERISTICHE PRESTAZIONALI

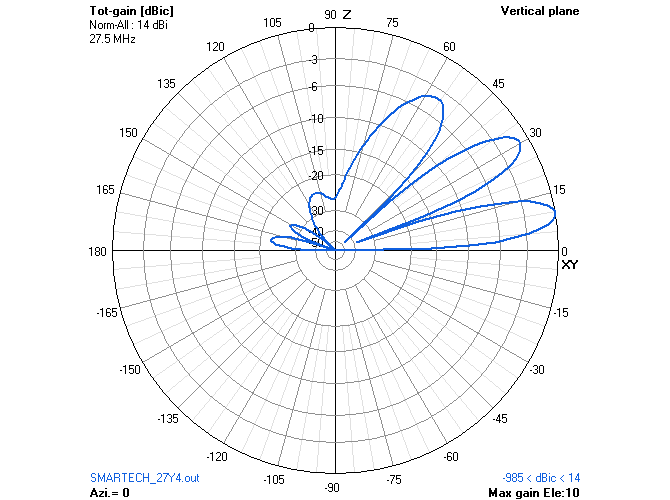

Guadagno 14dBi @16m
Rapporto Fronte/Retro 31.5dB @9m
Impedenza caratteristica 50 ohm
Potenza sopportabile 5.0 kW
Adattamento di impedenza Hairpin
Larghezza fascio orizz. a -3 dB 66°@8m
Distanze Stack 5÷8 m

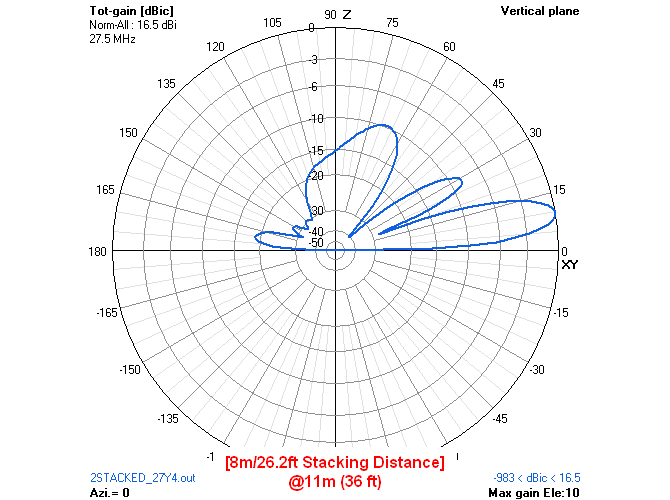

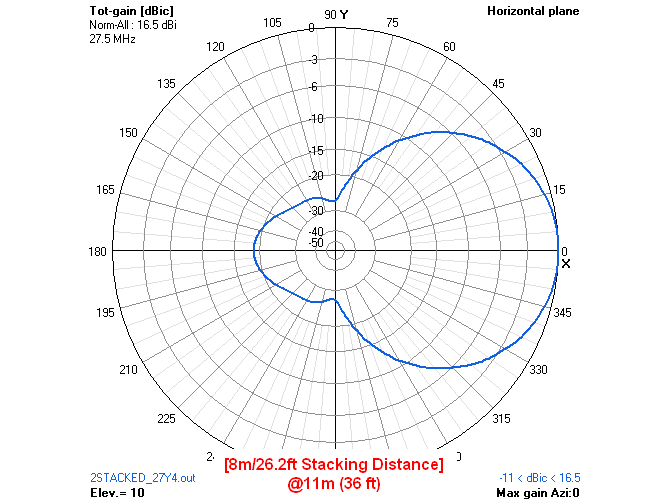

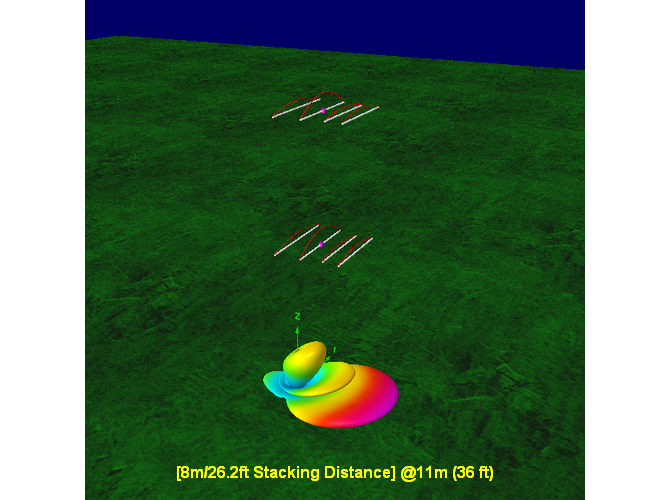

Guadagno 2xStack [Spaziatura stack 8m] 16.5dBi @11m

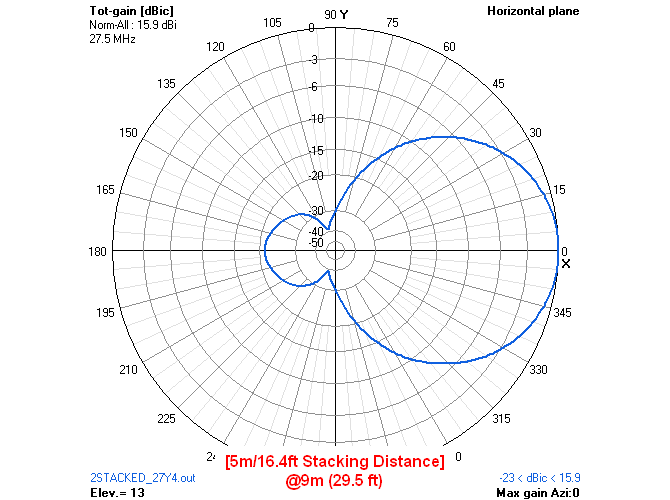

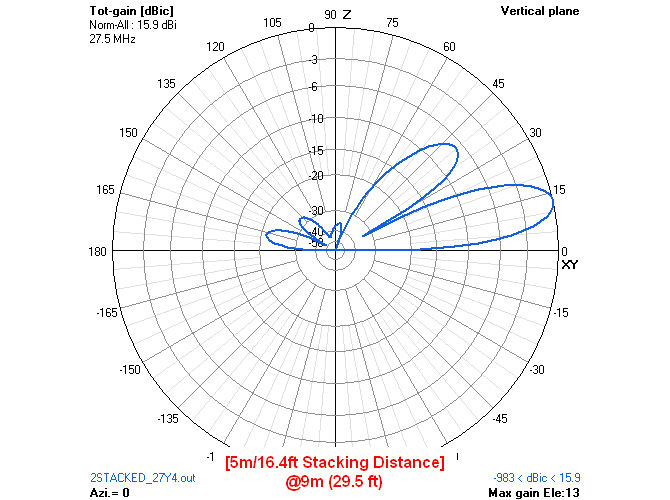

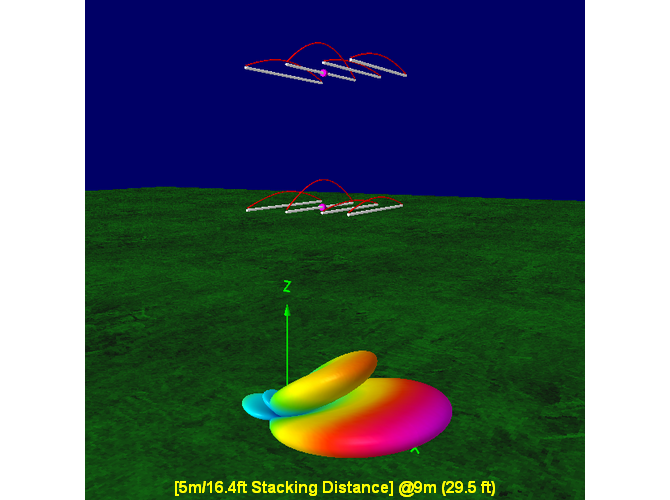

[Spaziatura stack 5m] 15.9dBi @9m
Fronte/Retro 2xStack [Spaziatura stack 8m] 18.7dB @11m
[Spaziatura stack 5m] 21.2dB @9m
CARATTERISTICHE FISICHE E MECCANICHE
Peso 12.0 kg
Lunghezza boom 4 m
Elemento più lungo 5.5 m
Raggio di rotazione 3.4 m
Area proiettata [P=Piana - C=Cilindrica] P = 0.33 m² - C= 0.21 m²

4 el. YAGI 27 MHz (27Y4)

  • € 300,00
