Optimized Wideband Antenna (OWA) ad alimentazione diretta con cavo a 50 ohm.

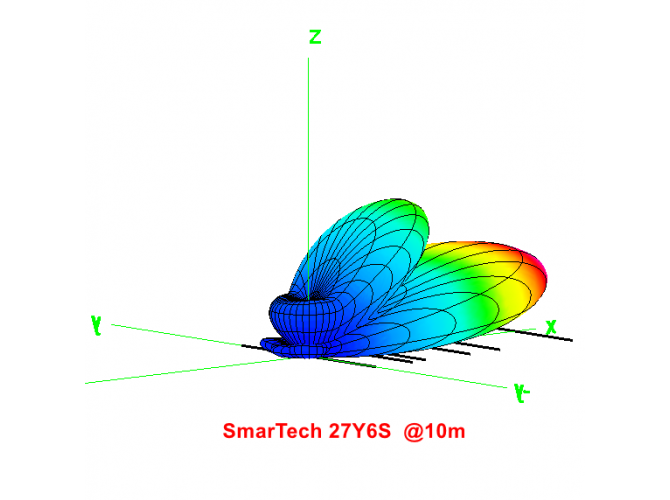

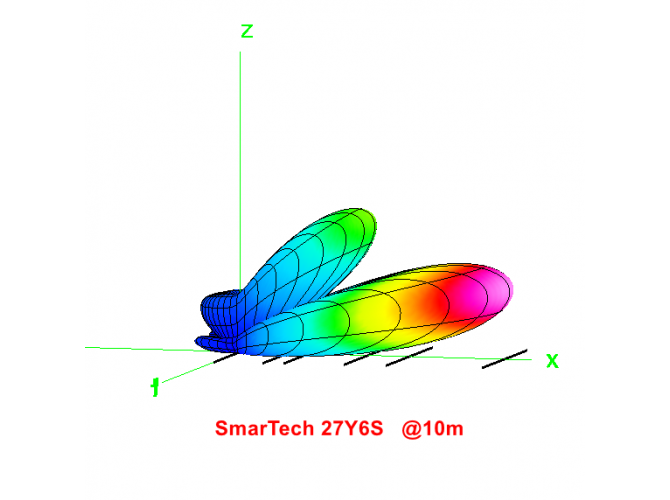

La 27Y6S è stata modellata con software NEC-based, mediante metodo integrale dei momenti MoM (Method Of Moments), ed ottimizzata con algoritmi di tipo euristico (PSO). La progettazione avanzata SmarTech tiene in conto della presenza degli isolatori, del boom e dei giunti, in modo da eliminare gli effetti distorsivi del diagramma di irradiazione procurati dall'impiego di tali parti.

A partire dal modello numerico, la 27Y6S ha seguito una successiva fase prototipale costituita da cicli iterativi di misura e ottimizzazione, fino al raggiungimento della convergenza tra le caratteristiche di progetto e le prestazioni verificate sul modello fisico.


Null



CARATTERISTICHE PRESTAZIONALI

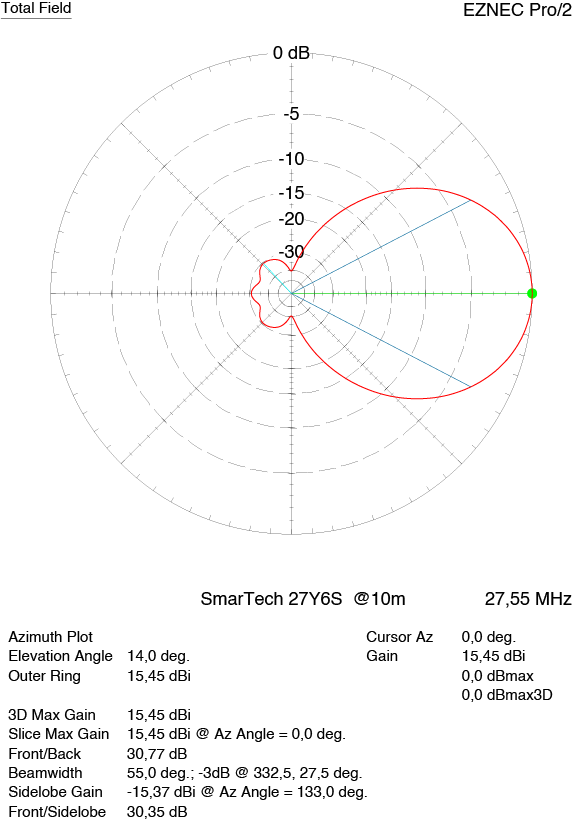

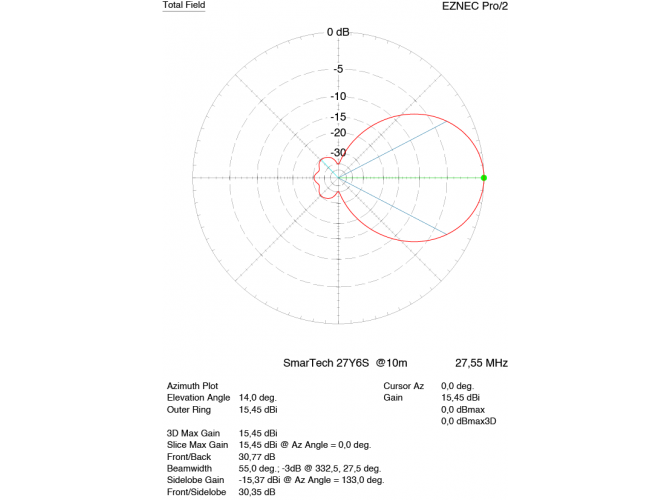

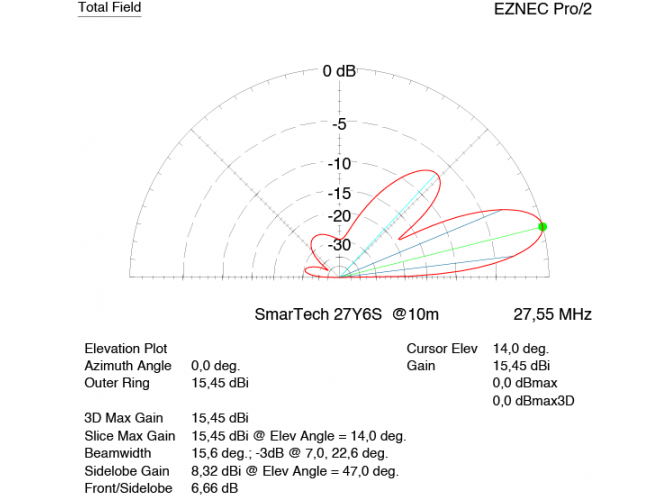

Guadagno 15.45dBi @10m
Rapporto Fronte/Retro 30.77dB @10m
Impedenza 50 ohm
Potenza sopportabile 5 kW
Largh. fascio orizz. -3 dB 55° @10m
CARATTERISTICHE FISICHE E MECCANICHE
Peso 17.5kg
Lunghezza boom 7.5m
Elemento più lungo 5.50m
Raggio di rotazione 4.5m
Area proiettata [P=Piana - C=Cilindrica] F = 0.62m² (5.89 ft²) - C= 0.37m²(4ft²)


Antenna 6 el. Yagi 27Y6S SmarTech Antenna 6 el. Yagi 27Y6S SmarTech




L'antenna è costruita con materiali di primissima scelta, dalle caratteristiche meccaniche eccellenti. Presenta una struttura robusta ma non rigida grazie all'opportuno dimensionamento delle parti, realizzate per lavorare completamente all'interno del proprio campo elastico caratteristico.


Null


Oltre che singolarmente, l'antenna si presta ottimamente anche per l'uso in stack. Accoppiata con una seconda 27Y6S si raggiunge un guadagno in avanti ragguardevole e un F/R di 24 dB o migliore. Per differenti configurazioni od esigenze di installazione è possibile contattare la Divisione Tecnica di SmarTech.

L'antenna è corredata di golfari, utili all'applicazione di stralli d'irrigidimento del boom.


MATERIALI

La struttura principale dell'antenna è costituita in lega di alluminio EN AW-6060/82 UNI9006/1 (Anticorodal 60/100), che conferisce maggiore durabilità nei confronti degli agenti atmoferici più aggressivi (ghiaccio, acqua, raggi UV, polveri sottili, piogge acide), ed una migliore resistenza alle sollecitazioni meccaniche del vento.

Le antenne SmarTech sono inoltre fornite, a seconda dei modelli e delle specifiche esigenze meccaniche,  con parti in acciaio inox  Aisi 304 (Inox Austenitico UNI/EN 10088) e parti in acciaio conformi alle classi di resistenza designate dalla normativa EN ISO 898-1:2013.


Null


Gli isolatori sono in POLIPROPILENE PPC 5660, materiale resistente a notevoli escursioni termiche (da -20°C a +130°C), con elevato carico di rottura (trazione a rottura 25Mpa), buona resistenza all'abrasione e resistività di volume > 1018


L'antenna è realizzata per attingere alla massima efficienza elettrica e alla migliore resistenza e durabilità meccanica, in virtù della qualità dei materiali impiegati.

E' inoltre idonea all'installazione in ambienti particolarmente aggressivi, come i luoghi montani d'alta quota o le zone costiere con atmosfera altamente corrosiva.

Le antenne SmarTech sono realizzate con materiali e soluzioni tecnologiche tali da minimizzare le resistenze parassite (che producono dissipazioni indesiderate di RF) lungo tutto il percorso del segnale a radiofrequenza.





Antenna 27Y6S 6 el Yagi SmarTech



27Y6S 6 el Yagi SmarTech



Antenna 27Y6S 6 el Yagi SmarTech

Excellent antenna made with high quality material and super performance on air. We mounted everything easily and put the antenna up with no problem in a short time. Thank you SmarTech.
Mr. Oli - Germany



Antenna 27Y6S 6 el Yagi SmarTech

Da quando ho questa nuova antenna, le stazioni dall'America e dal Pacifico sono più forti e facilmente lavorabili. Quando passo alla verticale i segnali sono 5-6 punti più bassi e il rumore è più alto. Spesso sento stazioni con la yagi che scompaiono totalmente con l'antenna verticale. Sono 3 anni che l'antenna è sul mio tetto ed è ancora perfetta. Ciao!!

Claudio 1AT690 - Italy

CARATTERISTICHE PRESTAZIONALI
Guadagno 15.45dBi @10m
Rapporto Fronte/Retro 30.77dB @10m
Impedenza caratteristica 50 ohm
Potenza sopportabile 5 kW
R.O.S. minimo a 50 ohm 1.0:1
Adattamento di impedenza Diretta 50 ohm
Larghezza fascio orizz. a -3 dB 55° @10m
Distanze Stack 5÷7 m (migliore 6 m)
Guadagno 2xStack [Spaziatura Stack 6m] 17.8dBi @ 14m
Fronte/Retro 2xStack [Spaziatura Stack 6m] 24dBi @14m
CARATTERISTICHE FISICHE E MECCANICHE
Peso 17.5kg
Lunghezza boom 7.5m
Elemento più lungo 5.5 m
Raggio di rotazione 4.5 m
Area proiettata [P=Piana - C=Cilindrica] P = 0.62 m² - C= 0.37 m²

6 el. YAGI 27 MHz short boom (27Y6S)
